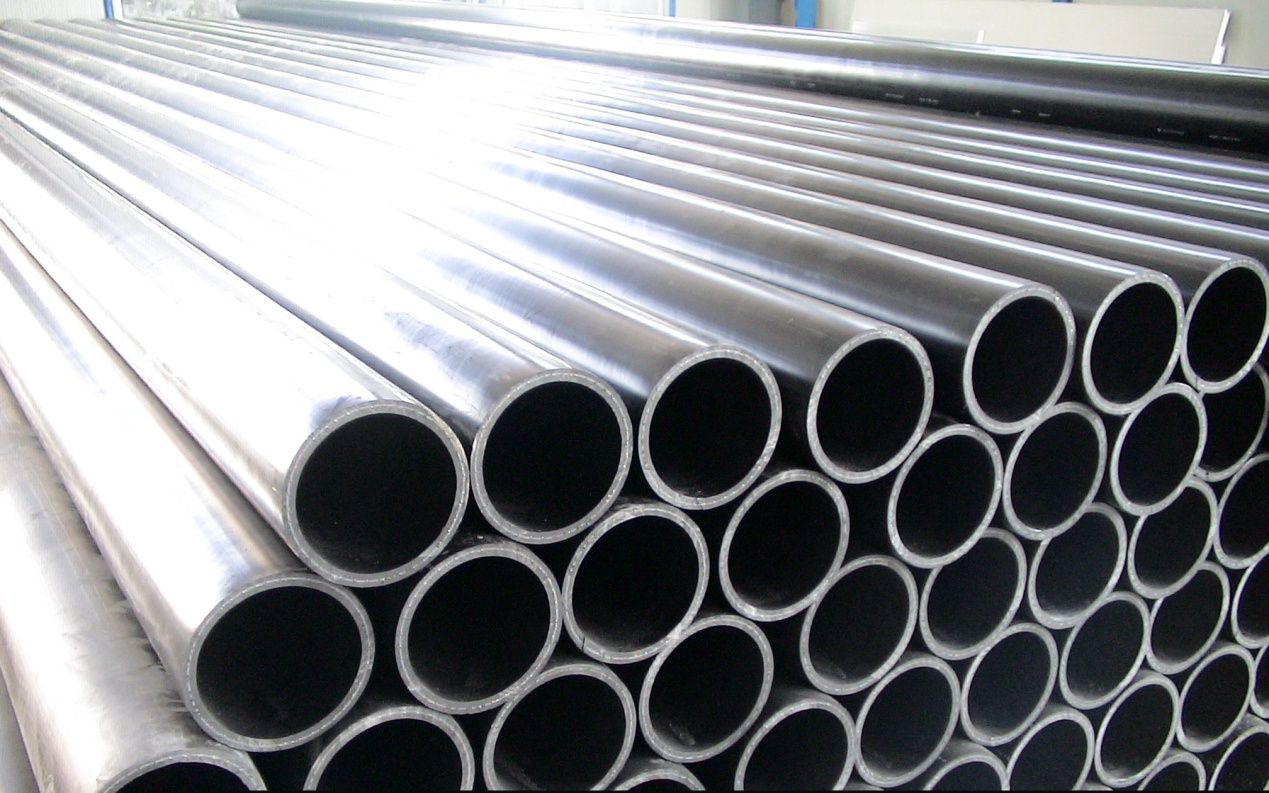

钢丝网骨架管



管材介绍:

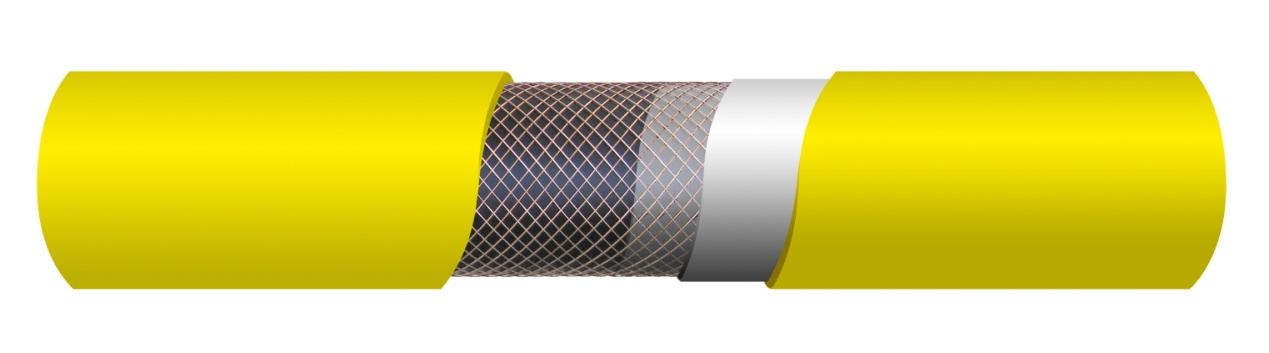

钢丝网骨架(聚乙烯)复合管(英文简称SRTP)是以呈缠绕在管材中的高强度过塑钢丝为增强体,外层和内层双面复合热塑性高密度聚乙烯,通过挤出成型方法复合成一体的一种新型环保塑料复合管材。它既克服了钢管和塑料管各自的缺点,又具有钢管优良的承压性能和塑料管良好的卫生性能。

管材特点:
1、SRTP管具有金属管道的耐压性能,又具有塑料管道的耐腐性和卫生性。
2、由于PE内壁光滑不结垢,输送阻力小,同等口径比钢管和球墨铸铁管的输送能力高30%
3、对地下运动和端载荷的有效抵抗能力强,柔韧性好,有效地抵抗地基沉降、地震破坏。
4、采用电热熔连接,密封性好,安全便捷。
5、使用寿命长,安全使用寿命为50年,用途广泛。


主要用途:
1、适用于市政给排水工程、建筑给排水工程。
2、适用于市政埋地消防管网。
3、适用于市政天然气供气工程、油田、气田单井管线,注水管线,工艺废水管线。
4、适用于在矿业中的煤矿、化工矿、有色金属矿、金矿、铜矿等采矿及选矿的矿浆输送管道。
5、适用于化肥、农药、橡胶、酸碱盐制造业等行业中输送腐蚀气体、液体、固体颗粒粉末排放管道。
6、用于电厂、海港城市的海水输送。









物理力学性能:







性能要求

测试方法

  规格尺寸

偏差应符合标准

GB/T8806

  短期静液压强度及爆破压力试验

无破裂、不渗漏

GB/T15560

  受压开裂稳定性

无裂纹和开裂现象

CJ/T189-2007-7.5.2

  剥离强度

≥100N/25mm

GB/T2791

  耐候性能

不破裂、不渗漏

GB/T3681

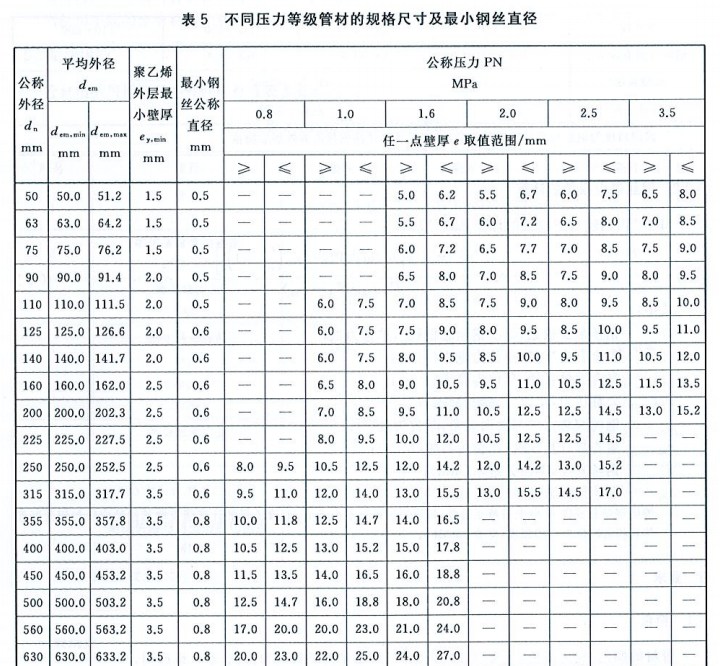

管材规格尺寸:





公称处径(DN/mm


最小直径(d

公称压力/MPa

1.0

1.6

基本尺寸

极限偏差

公称厚壁en及极限偏差/mm

50

±1.20

0.5



5.0 +1.20

63

±1.20

0.5



5.0 +1.20

75

±1.20

0.5



5.0 +1.20

90

±1.40

0.5



5.5 +1.50

110

±150

0.5

5.5 +1.50

7.0 +1.50

140

±170

0.5

5.5 +1.50

7.0 +1.50

160

±2.00

0.5

6.0 +1.50

9.0 +1.50

200

±2.30

0.5

6.0 +1.50

9.5 +1.50

250

±2.50

0.8

10.5 +2.00

12.0 +2.20

315

±2.70

0.8

11.5 +2.00

13.0 +2.50

355

±2.70

0.8

11.5 +2.00

13.0 +2.50

400

±3.00

0.8

12.5 +2.20

15.0 +2.80

450

±3.00

0.8

12.5 +2.20

15.0 +2.80

500

±3.20

0.8

15.5 +2.80

18.0 +3.00

630

±3.20

0.8

 15.5 +2.80

18.0 +3.00



注:以上产品符合CJ/T189-2007行业标准。

连接方式:
钢丝网骨架塑料(聚乙烯)复合管的连接采用电热熔连接和法兰连接。
1、电热熔连接是将复合管承插到电热熔管件中,对预埋在管件内表面的电热丝通电使其发热。先使管件内表面熔化而产生PE熔液,熔液膨胀并充满管材管件的间隙,直至管材外表面也产生熔液,两种熔液互相熔融在一起,冷却成型后,管材与管件紧密连接为一体。
2、法兰连接适合于钢丝复合管与金属管、阀门、伸缩器、量表的连接。
3、除以上主要连接方式以外还可以采用钢塑转换接头实现钢丝复合管同金属管连接。


电热熔管件
1、管道拥有配套齐全的电热熔管件,其熔接性能稳定可靠、操作方便快捷。
2、管道电热熔管件符合国际标准。
3、嵌入电阻丝牢固。
4、管件的观察孔能观测是否焊接完成。
